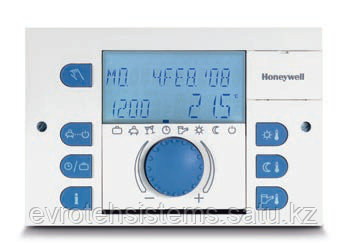

Контроллер Smile SDC 9-21 - для индивидуального отопления

223 502 Тг.

Купить
+77273398655
Офис
  • +77475550082
    Менеджер отдела продаж
  • +77712289925
    Менеджер отдела продаж
  • График работы
  • Адрес и контакты
Контроллер Smile SDC 9-21 - для индивидуального отопления
Под заказКонтроллер Smile SDC 9-21 - для индивидуального отопления
223 502 Тг.
Купить
+77273398655
Офис
  • +77475550082
    Менеджер отдела продаж
  • +77712289925
    Менеджер отдела продаж
Описание
Характеристики
Спецификации
Информация для заказа

Контроллер SDC9-21N является расширенной версией модели SDC7-21N и отличается от нее наличием Свободных Входов/Выходов.

Количество выходных реле 9

Гибкость в применении

  • Идеально подходит для многозонных систем отопления.
  • Подходит для автоматизации системы горячего водоснабжения (ГВС) с возможностью подогрева от солнечных панелей или электрич. нагревателей (опционально).
  • Большое количество разнообразных применений благодаря использованию Изменяемых Входов/Выходов.
  • Использование 2-х проводной шины для соединения настенных комнатных модулей и дополнительных контроллеров.
  • Апгрейд системы (от одного независимого контроллера до небольшой сети из 5-ти контроллеров).

Удобство в установке

  • Удобное подключение проводов к подпружиненным терминалам при использовании клеммной коробки SWS-12 или к съемным винтовым клеммникам TBS Smile.
  • Клеммная коробка SWS-12 предоставляет индивидуальное подключение для каждого провода, в том числе и заземления.
  • Доступ к клеммам контроллера без демонтажа контроллера.

Простота в настройке и управлении

  • Большой легко читаемый дисплей с приятной подсветкой.
  • Русскоязычный интерфейс.
  • Поворотно-нажимная кнопка обеспечивает удобный выбор функцией и подтверждение измененного значения.
  • Контроллер поставляется с заводской настройкой параметров. Заводскую программу невозможно удалить, а вернуться к ней можно в любой момент.
  • Часто используемые кнопки выведены на переднюю панель контроллера для быстрого доступа.
  • Понятные символы позволяют быстро определить текущий режим работы.
  • Быстрый доступ к настройкам пользователя.
  • Защита от несанкционированного доступа к важным настройкам сиcтемы через пароль.
  • Быстрая настройка контроллера на определенное применение путем ввода номера схемы.

Режим работы:

  • Автоматический - работа в соответствии с заданной временной программой;
  • Отпуск - продолжительное отсутствие в период отопительного периода (до 15 периодов);
  • Вечеринка - кратковременное продление комфортного режима в течение текущих суток (до 24:00);
  • Лето - отключение отопления, активным остается только контур ГВС;
  • Постоянное отопление - непрерывное поддержание комфортной комнатной температуры;
  • Постоянная экономия - непрерывное поддержание экономичной комнатной температуры;
  • Ожидание - отключение всей системы отопление и ГВС, активна функция защита от замерзания.
Эл. питание 230Vac, +6%/ -10%
Частота 50...60Hz
Потребление max. 5,8VA
Плавкий предохранитель макс. 6,3A медленный
Нагрузка на контакты реле 2 (2) A
Соединения Шины В соответствии с соединением комнатного модуля (настенные модули, PC, модем или gateway)
Эл. питание через шину 12В/ 150мA
Окружающая температура 0....+50°C
Температура хранения -25....+60°C
Степень защиты IP 30
Класс защиты в соотв. EN 60730 II
Класс защиты в соотв. EN 60529 III
Подавление внешних радиопомех EN 55014 (1993)
Невосприимчивость EN 55104 (1995)
EG- соответствие 89/336/EWG
Размеры 144 x 96 x 75 мм (Ш x В x Г): DIN размер
Материал корпуса ABS с антистатиком
Метод подключения проводов Подпружиненные клеммы



Настенные Модули SDW (приобретаются отдельно)

Модель SDW30N



Имеется возможность подключить к контроллеру настенные модули SDW10 или SDW30N для управления и контроля температурой  воздуха в помещении. Внешнего питания для настенных модулей не требуется. Напряжение питания для настенных модулей передается  по шине данных.

Модуль SDW30N имеет ж/к дисплей, встроенный датчик температуры и дублирует кнопки настройки контроллера, обеспечивая режим полного доступа и дистанционного управления, и программирования контроллера.


Размер модуля:
SDW30N - 90 х 140 х 30 (Ш х В х Г)

Модель SDW10



Настенные модули подключаются параллельно к шине данных 2-х жильным экранированным сигнальным кабелем с сечение жилы 0.5 мм2.
Максимальная длина шины 200 м с заземлением на стороне контроллера. Силовые кабели следует прокладывать отдельно от сигнальных.

Модуль SDW10 имеет датчик температуры, ручку
настройки и переключатель режимов
Экономный/Автоматический/Комфортный.


Размер модуля:
SDW10 - 85 х 90 х 30 (Ш х В х Г)



Принадлежности для монтажа

Клеммники TBS-Smile

Клеммники TBS-Smile предназначены для подключения эл. проводов к контроллеру в случае, если вы планируете установить контроллер на дверце щита управления или на котловой панели.


В комплект поставки TBS-Smile входит сразу четыре клемммные колодки: X1, X2, X3, X4.

Клеммная коробка SCS-12

Предназначены для подключения эл. проводов к контроллеру в случае, если вы планируете установить контроллер на дверце щита управления (альтернатива TBS-Smile).

Клеммная коробка SWS-12

Предназначена для подключения эл. проводов к контроллеру в случае, если вы планируете установить контроллер на стене или DIN-рейке внутри щита управления.
Датчик температуры наружного воздуха  AF20-D65 Диапазон температуры: -30...60 °C
Класс защиты: IP30
Температурный элемент: NTC20k
Размер (ВхШхГ): 95 х 65 х 70 мм

SF20 - датчик температуры воды, накладной

Чувствительный элемент NTC 20k
Диапазон температуры рабочей среды -30 ... +110 °C
Диапазон температуры окружающей среды -30 ... +70 °C
Точность ±0.2 K при 25 °C







Основные
Производитель  Honeywell
Страна производительГермания
Дисплей
Цветопередача ЖК дисплея  Монохромная
